O Grupo HCI se destaca ao oferecer juntas de vedação de alta qualidade, projetadas para atender às exigências específicas de vedação em diversas instalações, garantindo a excelência operacional e preservando a integridade ambiental. Nossas juntas são produzidas em estrita conformidade com a norma ASME B16.20 e são compatíveis com flanges ASME, API e ISO 10423.
Além disso, nossa vasta experiência nos capacita a fornecer juntas que atendem a outros padrões normativos e requisitos especiais, adaptando-se com precisão às necessidades individuais de nossos clientes.

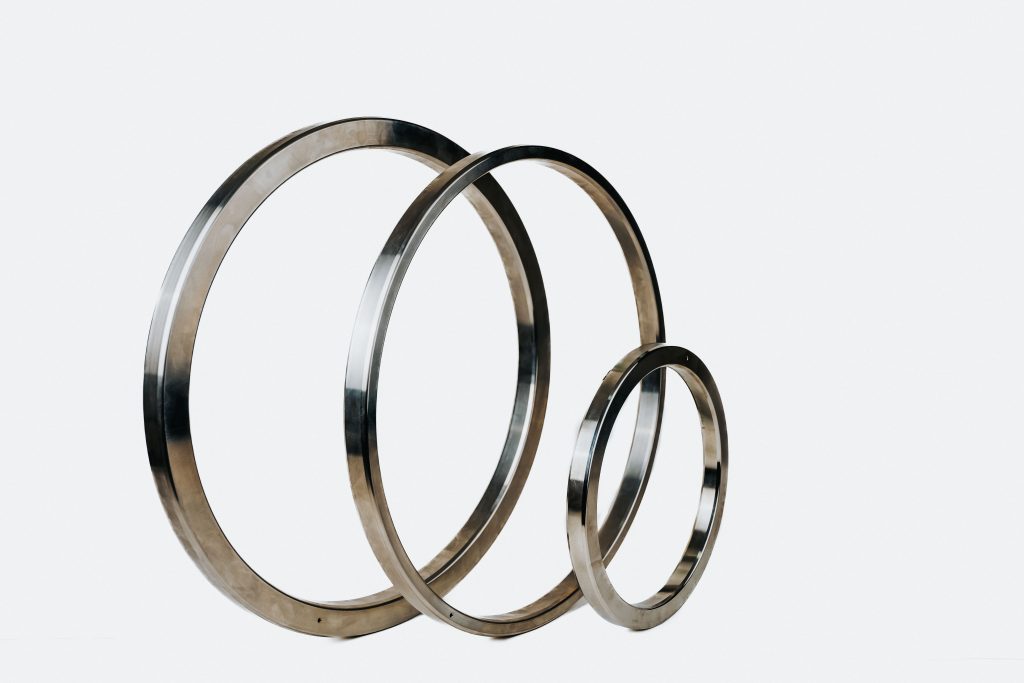

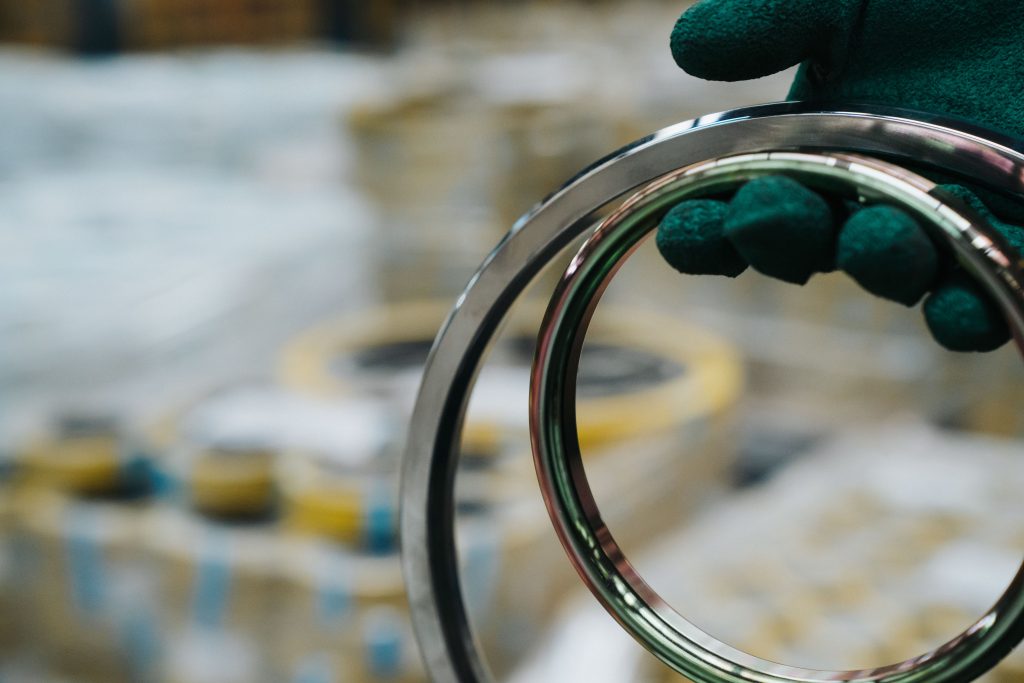

A junta RTJ, também chamada de anel RTJ ou Junta Metálica, é fabricada em diversos materiais, como aço doce, aço carbono, aço inoxidável, inconel e outras ligas de aço. Essas juntas são especialmente projetadas para aplicações críticas que envolvem altas pressões e temperaturas.
A característica distintiva das juntas RTJ é o encaixe preciso em uma ranhura presente na superfície dos flanges correspondentes, comumente denominada “canal” ou “groove”. Quando comprimidas entre esses flanges, as juntas RTJ proporcionam uma vedação excepcionalmente robusta e de longa duração na conexão flangeada.
| Material da Junta | Brinell | Rockwell “B” Scale |
|---|---|---|
| Aço doce (Carbono) | 90 | 56 |
| Aço Baixo Carbono | 120 | 68 |
| 4–6 Cr 1∕2 Mo (Liga Grau 5) | 130 | 72 |
| Tipo 410 | 170 | 86 |
| Tipo 304 | 160 | 83 |
| Type 316 | 160 | 83 |
| Type 347 | 160 | 83 |
| Inconel 625 | (1) | (1) |
| (1) Inconel e outros materiais: A dureza do anel deverá idealmente ser 30 Brinell menor que o material do flange | ||
R, RX e BX – Padrão ASME e API

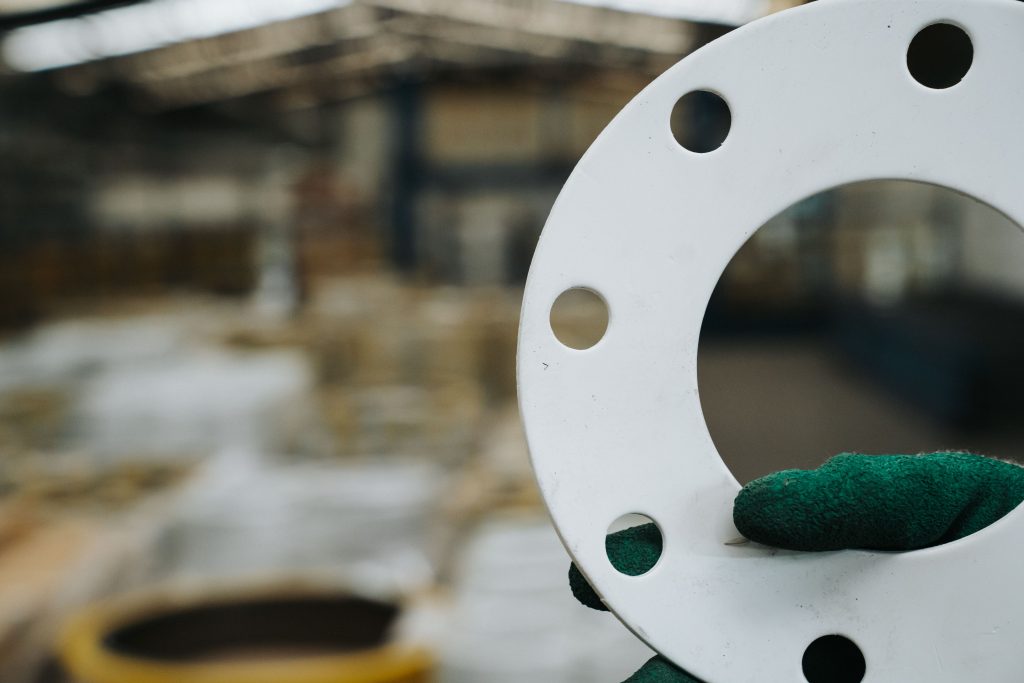

Há diversos tipos de juntas flangeadas disponíveis, cada uma com suas características específicas. As juntas planas são compostas por uma única folha de material, como papelão hidráulico, metal ou polímeros, e podem assumir várias formas, como corrugadas, onduladas ou envelopadas.

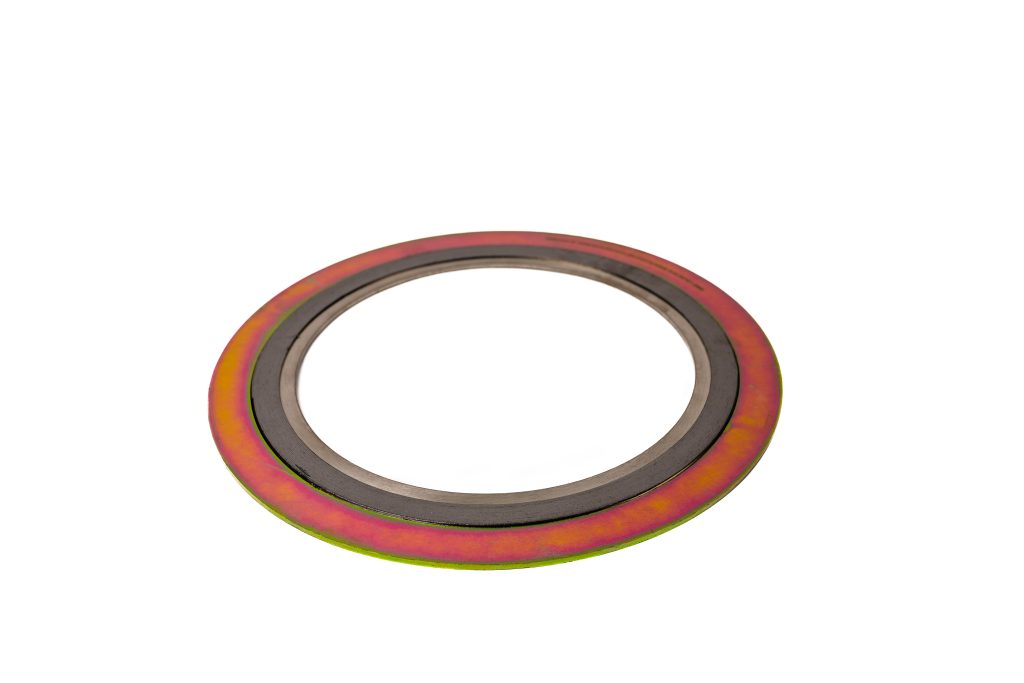

Além disso, as juntas espiraladas são uma das variedades mais comuns. Estas juntas consistem em uma faixa metálica disposta em formato espiral, que é responsável pelo contato e vedação entre os flanges.
