Conexões

imagem1-conexoes

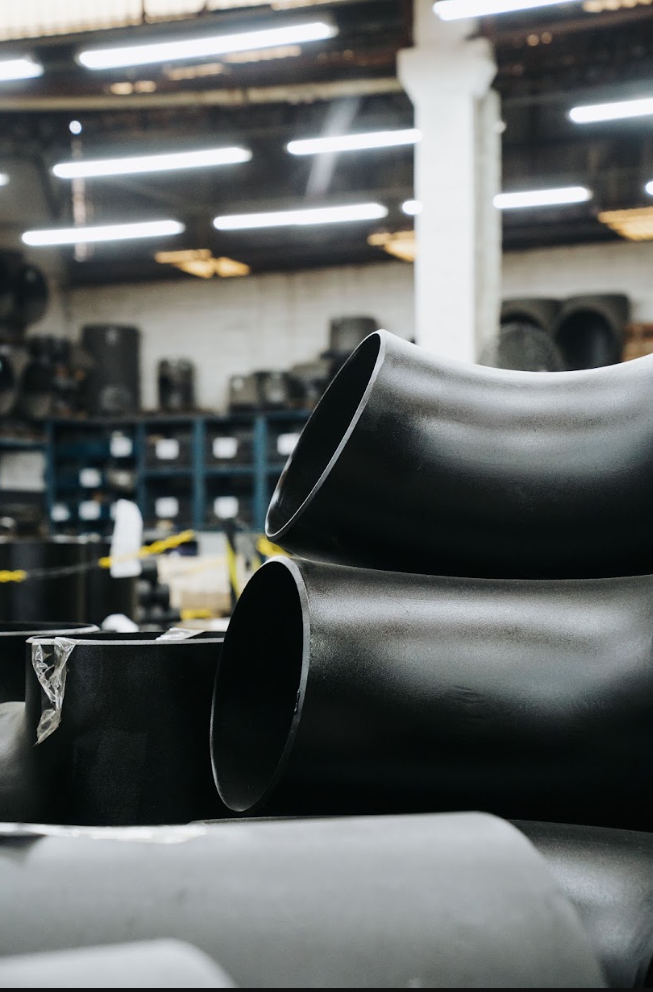

Conexões desempenham um papel fundamental na flexibilidade e conclusão dos sistemas de tubulação, proporcionando uma interligação eficaz entre os diferentes componentes hidráulicos. Elas permitem mudanças de direção e redução de diâmetro de forma eficiente.

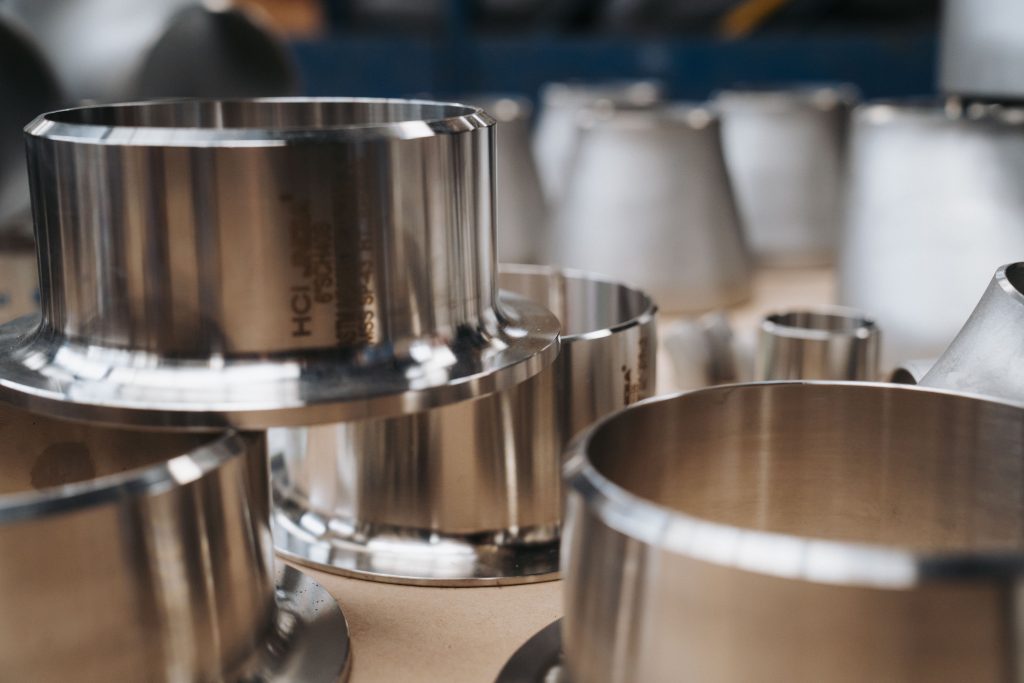

A linha de conexões do Grupo HCI oferece uma ampla variedade de materiais, incluindo Aço Carbono, Aço Inoxidável, Aço Liga, Duplex, Superduplex, Cobre e Níquel. Essas conexões estão disponíveis para vários métodos de montagem, como solda de topo, solda de encaixe ou roscadas, atendendo às necessidades específicas de cada projeto.

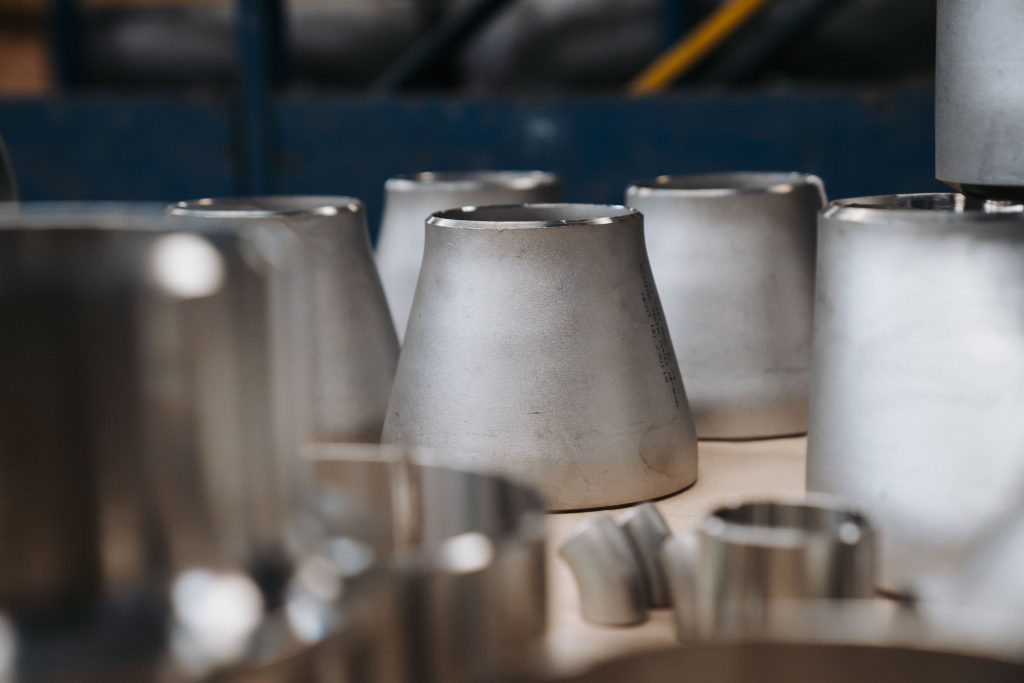

Conexões Tubulares

Curvas, tês, caps, reduções, cruzetas e niples de “1/2” a “90” em todos os SCH;

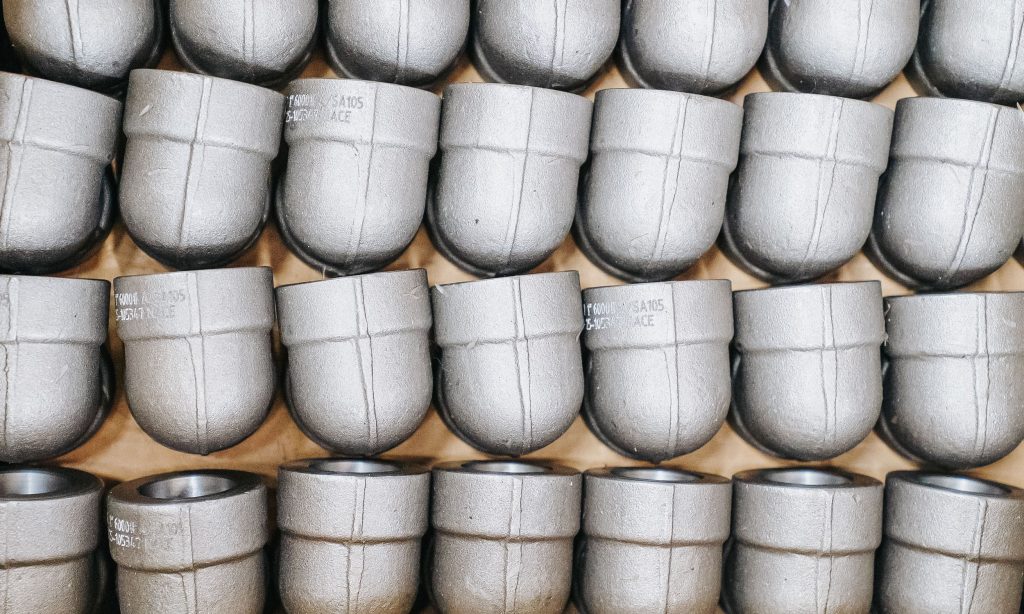

Conexões Forjadas

Cotovelos, tês, luvas, meia luvas, colares, uniões, plugs, tampões e buchas de redução de “½” a “6”. Classes de pressão de 2.000 a 9.000 Ibs

image 36

Figura 8, Raquetes e Anéis Espaçadores

Esses componentes, chamados “Line Blanks”, pertencem à categoria de dispositivos que desempenham a função de válvulas de bloqueio ou controle simplificado em sistemas de tubulação. São inseridos entre dois flanges na linha de tubulação. O espaçador, com uma passagem para o fluido, é usado para manter a linha aberta, enquanto a raquete, que impede a passagem de fluido, é instalada para bloquear ou fechar a linha.
Alternar entre os modos aberto e fechado é simples: basta remover e reinstalar metade dos parafusos, facilitando a operação. O Grupo HCI oferece esses componentes em uma ampla variedade de tamanhos, variando de “½” a “42”, com classes de pressão de 150 a 2.500 lbs e disponíveis em todos os tipos de aço.

Conexões para Linhas de Pig

A conexão “Y” piggável é especialmente projetada para aplicações em dutos submarinos, sejam eles em águas rasas ou profundas. Essa configuração simplifica a limpeza e inspeção das linhas laterais, permitindo que “pigs” (dispositivos de limpeza e inspeção) transitem facilmente da linha lateral para a linha principal. Além disso, essa conexão é compatível com uma ampla gama de tipos de pigs, incluindo espumas, raspadores articulados, esferas, dispositivos de dosagem, medidores e pigs inteligentes, garantindo versatilidade em sua utilização.
A conexão piggável tipo “Y” está disponível em configurações de extremidade soldada ou flangeada, podendo ser projetada para atender a todas as classificações de pressão de acordo com as normas ASME ou API, adequando-se à maioria dos tamanhos de tubos.

image 32

Conexões para Pigs com Grades

Um com grade é um acessório essencial em tubulações, projetado especificamente para permitir a passagem sem desvio de “pigs” de inspeção e limpeza pelo ramal principal da conexão. Para garantir seu desempenho adequado, é de extrema importância que as barras de restrição sejam confeccionadas a partir de material semelhante ou idêntico ao utilizado na própria conexão. Elas são posicionadas internamente no ou em qualquer ramal da conexão que tenha espaço adequado para evitar o desvio do pig enquanto ele se desloca ao longo do oleoduto.

Os tês piggáveis com grades são fabricados de acordo com as especificações individuais de cada projeto, atendendo aos códigos internacionais de vasos de pressão e tubulações, tais como ASME, PD5500 e N0505. Isso garante que esses acessórios atendam às necessidades específicas do cliente e aos padrões de qualidade exigidos pela indústria.

Conexões com Revestimento de Inconel (Cladding/Overlay)

O Grupo HCI se destaca na prática de soldagem por sobreposição, também conhecida como Cladding ou Overlay. Nesse método, aplicamos uma camada de material diferente sobre outra superfície, proporcionando proteção contra desgaste, ambientes corrosivos e aumento da dureza em áreas específicas, como os canais de vedação de flanges (grooves). Nosso alcance abrange materiais com diâmetros variando de 40mm a 1800mm e espessuras de camada na faixa de 1,5mm a 3,5mm, oferecendo flexibilidade para atender a rigorosos requisitos e alcançar economias significativas.
O revestimento por soldagem é uma abordagem acessível que permite aos fabricantes preservar as propriedades tanto do material de base quanto do revestimento aplicado, aumentando consideravelmente sua durabilidade. É uma prática comum em diversas indústrias, como a petroquímica, usinas de energia e aeroespacial, onde o revestimento de tubulações, coletores e componentes de motores de aeronaves desempenha um papel fundamental.

image 33
